Set scule distribuție lanț pentru Opel 1.3 / 1.4 Turbo (L3T, F14SHT, F14SHL)

Preț 2,824.37Lei

Cod:

122929A
Greutate:

7.569 Kg

Prezentare:
✔ Set profesional complet pentru distribuție Opel 1.3 / 1.4 Turbo
✔ Compatibil cu motoare L3T, F14SHT și F14SHL
✔ Acoperă lucrări la lanț distribuție, arbori cu came și pompă combustibil
✔ Include toate sculele necesare pentru blocare și reglaj
✔ Potrivit pentru operațiuni complete de reparație motor
✔ Livrat cu cutie robustă pentru depozitare

Set scule distribuție lanț pentru Opel 1.3 / 1.4 Turbo (L3T, F14SHT, F14SHL)

Recomandă

Evaluează

Acest set complet este conceput pentru reglarea distribuției la motoarele Opel 1.3L și 1.4L turbo pe benzină (L3T, F14SHT, F14SHL).

Setul conține toate sculele necesare pentru demontare, montare și reglaj ale:

Arborilor cu came
Lanțului de distribuție
Arborelui de echilibrare
Variatoarelor de fază
Chiulasei
Capacului distribuției
Pompei de combustibil de înaltă presiune

Funcționalitate

Setul permite:

Blocarea și alinierea precisă a arborilor cu came
Montarea și reglarea lanțului de distribuție
Poziționarea arborelui de echilibrare
Preîncărcarea și fixarea variatoarelor de fază
Alinierea pompei de înaltă presiune
Blocarea arborelui cotit

Note tehnice importante

Multiplicator de cuplu

Pentru demontarea șurubului fuliei arborelui cotit este necesar un multiplicator de cuplu.

Valorile de cuplu trebuie ajustate conform raportului 1:5.

Preîncărcare variatoare

Supapele de comandă ale variatoarelor arborilor cu came trebuie preîncărcate:

6 Nm în sens invers acelor de ceasornic (filet stânga)

Se recomandă utilizarea unui dispozitiv de măsurare a frecării (nr. articol 118535).

Note generale

Lanțul de distribuție se demontează în sus împreună cu variatoarele
Supapele de comandă ale variatoarelor NU sunt interschimbabile

Reglaj distribuție

Arbore cotit

Știftul de blocare cu arc fixează arborele cotit la 118,14° după PMS
Cu scula montată, arborele nu trebuie să se rotească
La strângere/desfacere, se recomandă îndepărtarea știftului
→ Doar dintele de blocare trebuie să preia sarcina

Arbori cu came

Marcaje:
- „E” (evacuare) și „I” (admisie)
- Poziție aproximativ ora 1 / ora 11
Crestăturile din spatele primului lagăr trebuie să fie la ora 12
Scula (nr. articol 122927, utilizată ca EN-52484) se introduce în aceste crestături

Înainte de strângere:

Adaptoarele se preîncarcă la 6 Nm invers acelor de ceasornic
Se fixează cu șuruburile sculei

Arbore de echilibrare

Poziția de bază: aproximativ ora 8

Pompa de înaltă presiune

Trebuie demontată pentru scoaterea capacului supapelor
Înainte de montaj, cursa trebuie verificată cu scula (nr. articol 122923)

Procedură:

Introduceți unealta cu marcajul „2” orientat în sus
Rotiți arborele cotit dacă este necesar
În poziția de bază, unealta se aliniază cu chiulasa

Simering arbore cotit

Situat în capacul frontal
Se montează cu bucșă de montaj

Sunt incluse pini de ghidare (nr. articol 122926, ca EN-582483) pentru:

Capac distribuție
Arbore cotit
Baie ulei

Procedura este identică și pentru partea transmisiei.

Cupluri de strângere (referință)

(Exemplu: Opel Astra K 1.4T F14SHT)

Șurub fulie arbore cotit: 150 Nm + 140°
Roți arbori cu came: 30 Nm + 45°
Preîncărcare adaptoare: 6 Nm (filet stânga)
Ghidaje și întinzător lanț: 15 Nm
Roți arbore echilibrare: 36 Nm
Dopuri supape control: 58 Nm
Capace lagăre: 5 Nm → 10 Nm
Capac supape: 4 Nm → 9 Nm

Compatibilitate motoare

Compatibil cu:

L3T
F14SHT
F14SHL

Referințe OEM

Sculele corespund următoarelor coduri:

EN-52438, EN-52438-300, EN-52438-400
EN-52443, EN-52461, EN-52461-300
EN-52476, EN-582483, EN-52484, EN-52487
EN-955-10-A

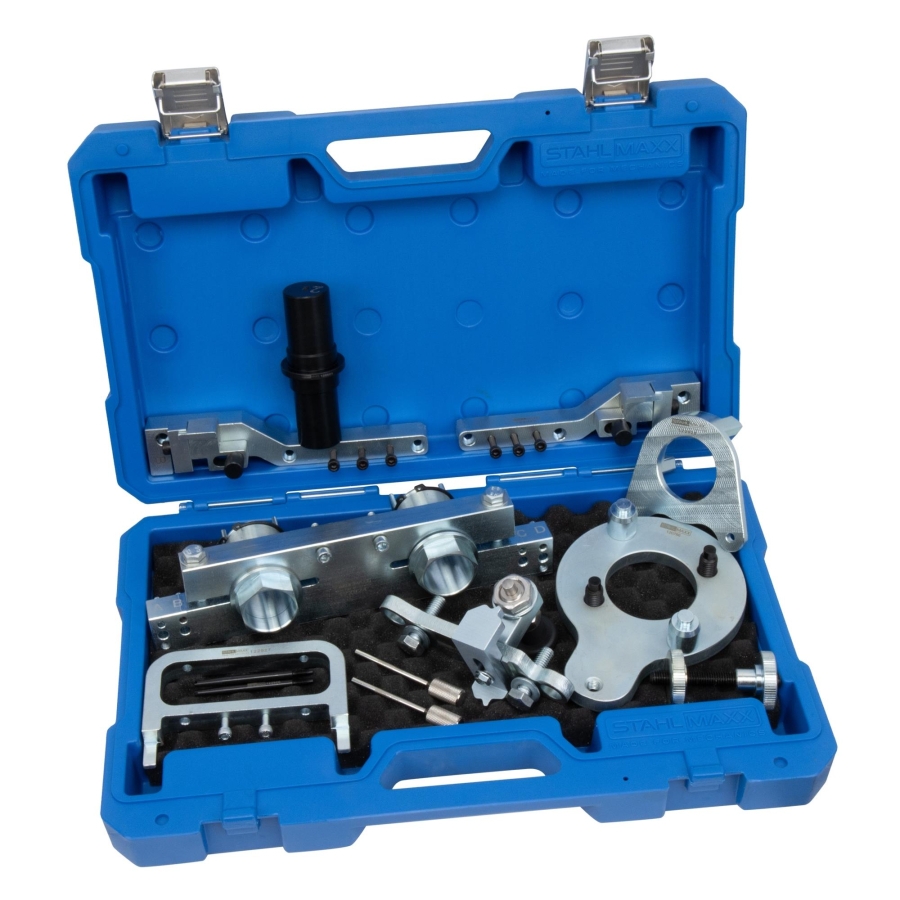

Conținut pachet

Setul include:

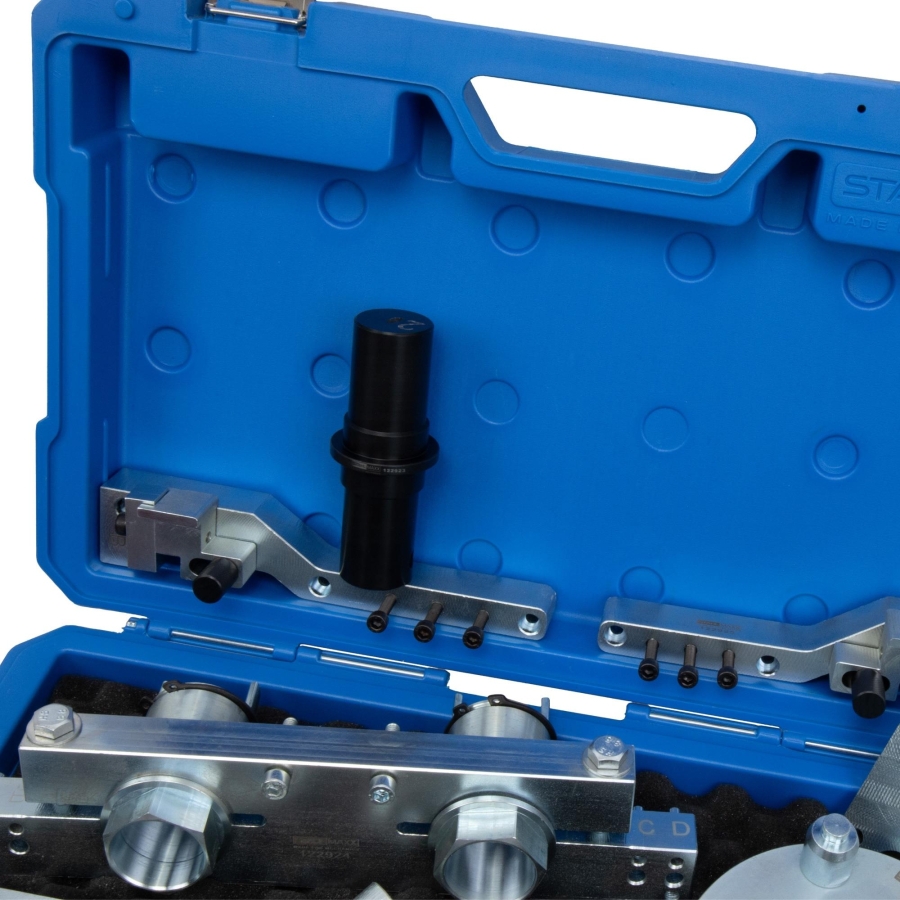

Dispozitiv fixare variatoare cu adaptoare, utilizat ca EN-52461 (nr. articol 122924)
Suporturi pentru scula variatoare, utilizate ca EN-52461-300 (nr. articol 122925)
Dispozitiv blocare arbore echilibrare, utilizat ca EN-52487 (nr. articol 122928)

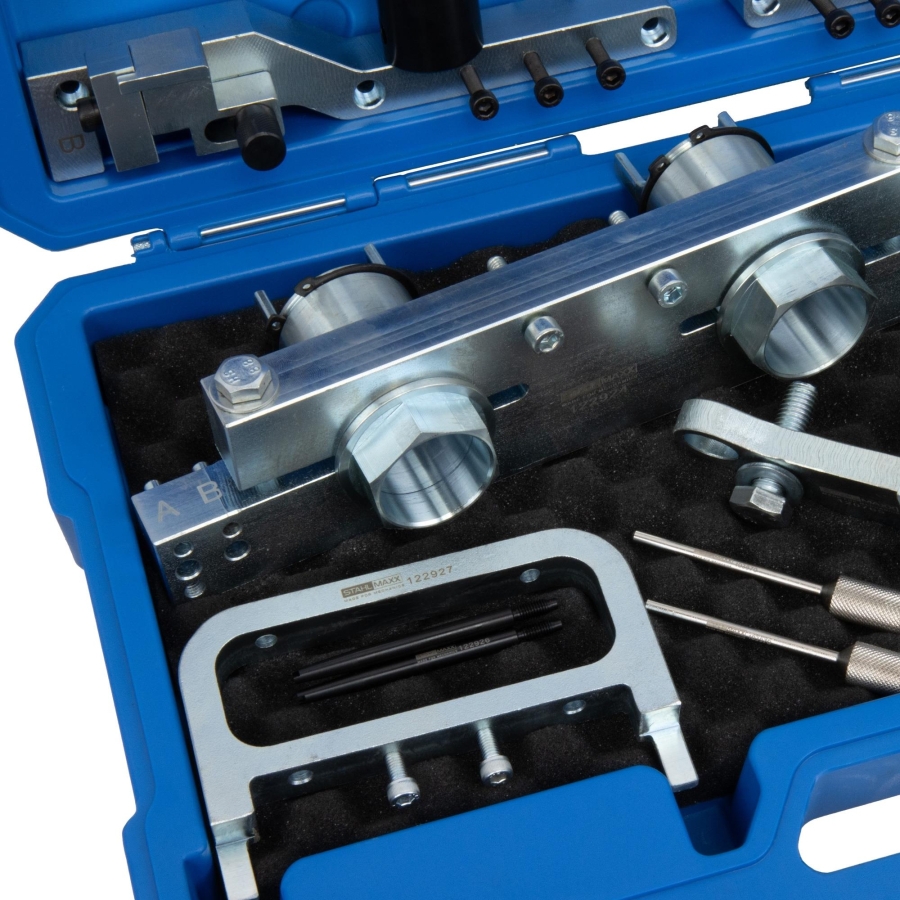

Dispozitiv blocare arbore cu came, utilizat ca EN-52484 (nr. articol 122927)
Dispozitiv aliniere pompă înaltă presiune, utilizat ca EN-52443 (nr. articol 122923)
Pini ghidare, utilizați ca EN-582483 (nr. articol 122926)
2 x Știfturi blocare întinzător lanț, utilizate ca EN-955-10-A (nr. articol 103970)

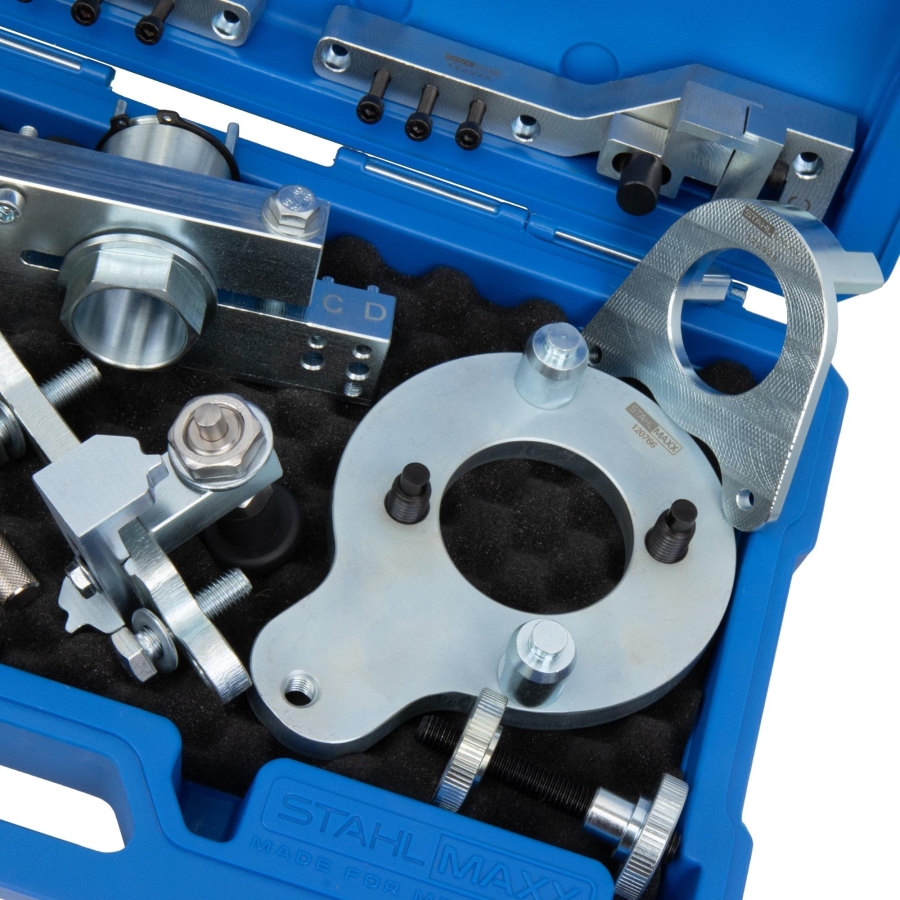

Dispozitiv fixare fulie arbore cotit, utilizat ca EN-52438 (nr. articol 120766)
Dispozitiv reglare arbore cotit, utilizat ca EN-52476 (nr. articol 120765)
Cutie depozitare (nr. articol 115269)
