Set universal pentru montarea și demontarea arcurilor de supapă, 21 piese

Setul universal este conceput pentru comprimarea arcurilor în timpul montării și demontării acestora. Permite înlocuirea simeringurilor tijelor de supapă fără a demonta chiulasa.

Susținerea pneumatică a supapelor

Furtunul inclus introduce aer comprimat în cilindru prin orificiul bujiei. Presiunea creată menține supapele în siguranță pe scaune în timpul demontării arcurilor și penelor.

Astfel, supapele nu pot cădea în camera de ardere în timpul lucrărilor.

Racorduri compatibile

Potrivit pentru următoarele filete de bujii:

• M14
• M18

Montarea penelor supapelor

Instrumentul inclus permite montarea controlată a penelor în timpul reasamblării componentelor arcului de supapă.

Specificații tehnice

• Tip instrument: Set universal pentru montarea și demontarea arcurilor de supapă
• Număr de piese: 21
• Aplicație: Lucrări la arcurile și simeringurile tijelor de supapă
• Filete compatibile pentru bujii: M14 și M18
• Susținerea supapelor: Prin aer comprimat

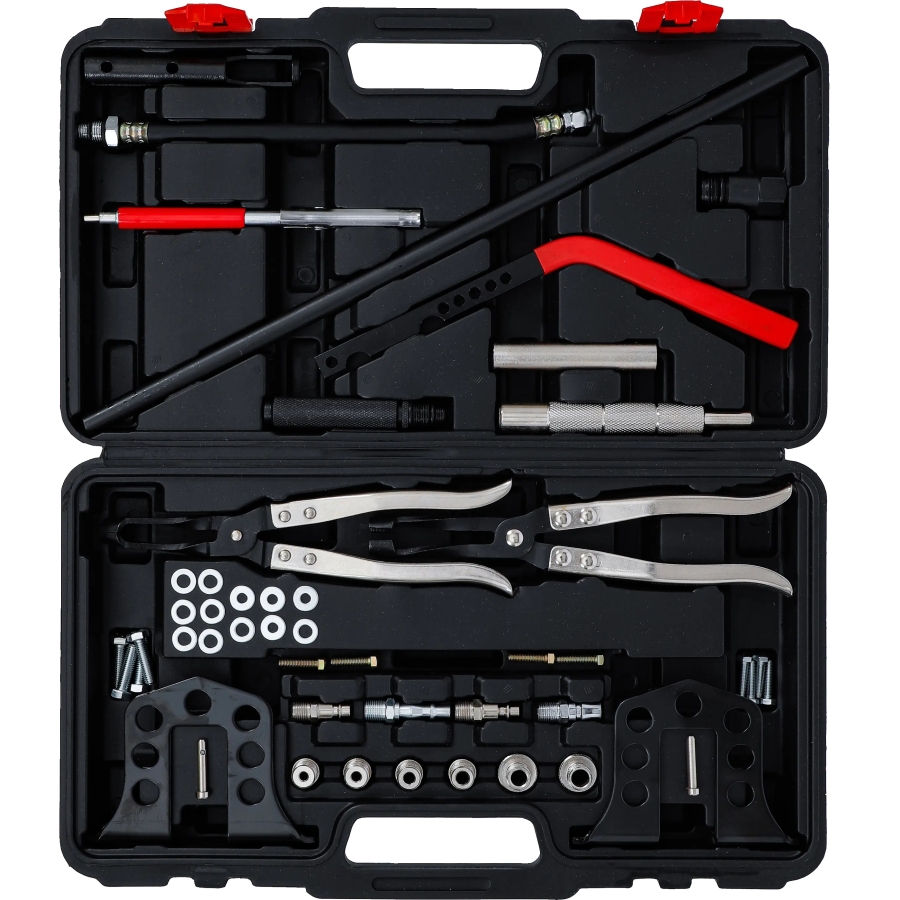

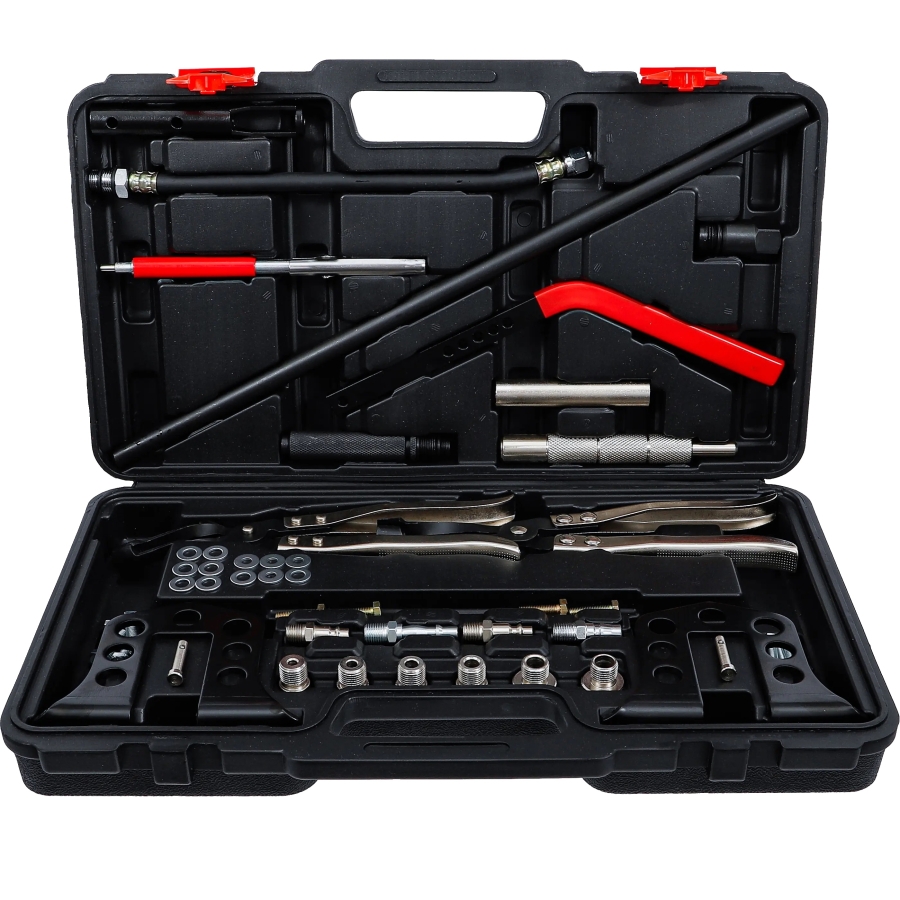

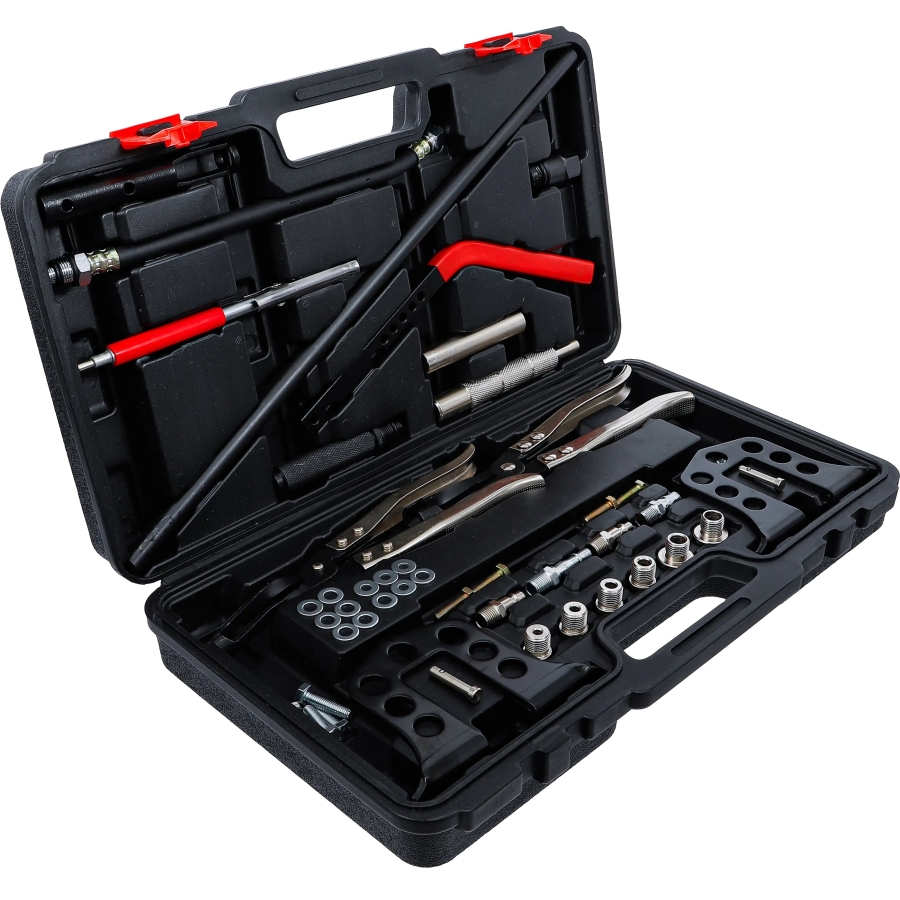

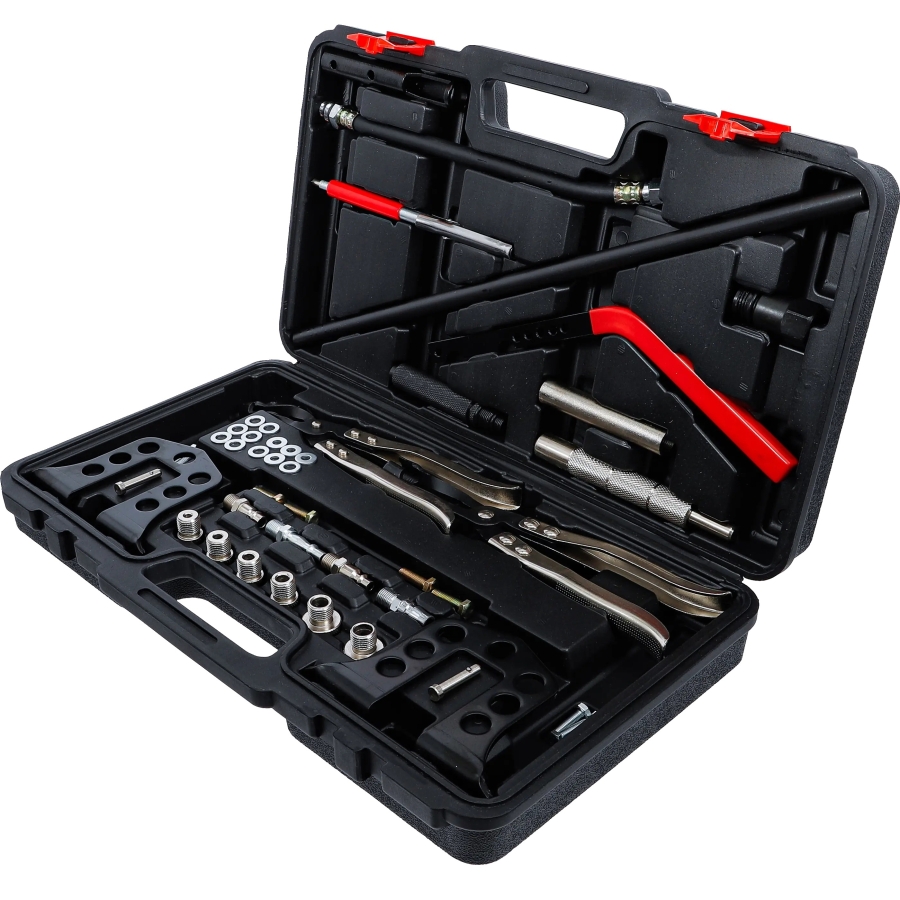

Pachetul include

• Set pentru montarea și demontarea arcurilor de supapă, 21 piese
• Componente pentru comprimarea arcurilor de supapă
• Furtun pentru alimentarea cilindrului cu aer comprimat

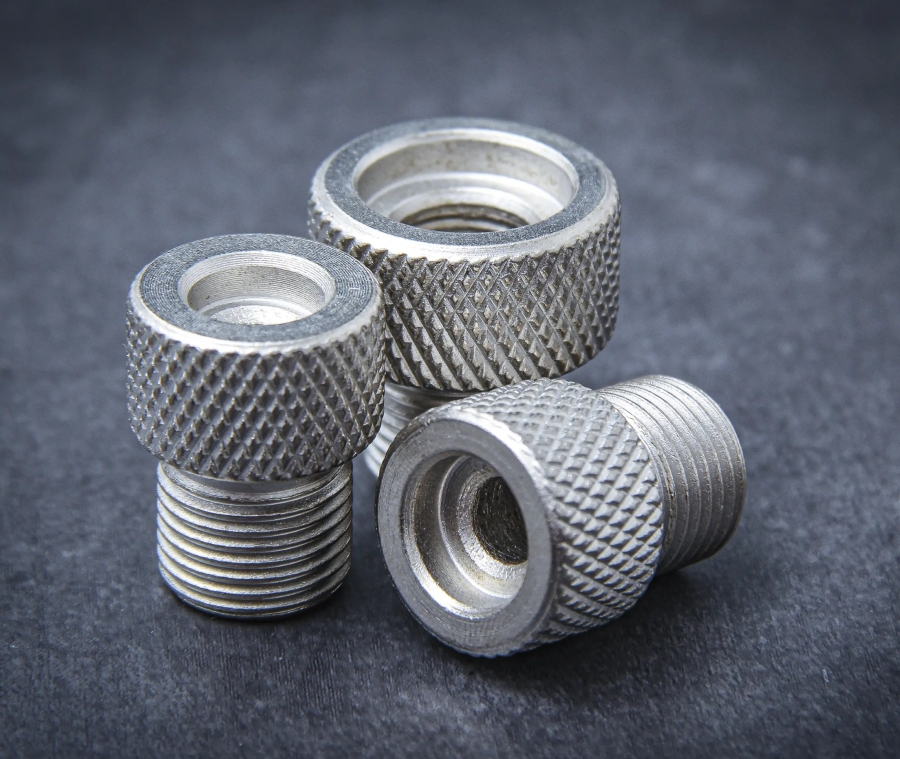

• Racorduri pentru filete de bujii M14 și M18
• Instrument pentru montarea penelor supapelor
• Adaptoare și accesorii de fixare

1. Introduceți pârghia în fanta adaptorului pentru arcul supapei și fixați-o cu știftul de siguranță. Diferitele orificii din pârghie și adaptor determină poziționarea corectă a adaptorului deasupra supapei.
2. Selectați poziții adecvate pentru montarea celor două suporturi pe chiulasă.
3. Fixați ambele suporturi pe chiulasă cu șuruburile incluse. Introduceți bara rotundă de sprijin în orificiile corespunzătoare. Cele șapte orificii din suporturile laterale permit poziționarea barei la înălțimea necesară.
4. Demontați bujia sau injectorul diesel al cilindrului respectiv.
5. Înșurubați adaptorul adecvat cu furtun în filetul bujiei sau al injectorului.
6. Rotiți motorul până la punctul mort superior al aprinderii, blocați arborele cotit împotriva rotirii și conectați adaptorul la sursa de aer comprimat.
7. Poziționați una dintre cele două degajări ale pârghiei sub bara rotundă de sprijin. Asigurați-vă că adaptorul apasă vertical pe arcul supapei.
8. Dacă adaptorul nu este perpendicular pe arc, realiniați pârghia și adaptorul utilizând orificiile de reglare disponibile.
9. Verificați dacă există presiune de aer și dacă supapa rămâne închisă atunci când arcul este apăsat.
10. Dacă este necesar, eliberați talerul arcului prin lovituri ușoare și uniforme pe marginea acestuia.
11. Apăsați pârghia pentru a comprima arcul, apoi îndepărtați penele supapei. Aerul comprimat împiedică supapa să cadă în camera de ardere.
12. Eliberați lent arcul, demontați arcul și talerul, apoi înlocuiți simeringul tijei supapei.
13. Montați toate componentele în ordine inversă.
